Projekte

Hier ein kleiner Auszug aus unseren Projekten:

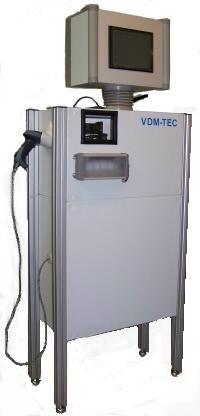

Branche: Automobil-Industrie
Stichwort(e): Schwenk- Neigscanner, Sicherungskasten
Komponenten: Bildverarbeitung, Beleuchtung, Schaltschrank, Mechanik
Beschreibung:

Bei diesem modularem und vielseitigem System wird der Kamerakopf mittels 2er Motoren geschwenkt und geneigt. Es wird zuerst ein Referenzpunkt auf dem Sicherungskasten gesucht, relativ zu dieser Position werden mehrere Positionen angefahren. Für jede Position ist ein anderes Prüfteilprogramm in der Kamera hinterlegt. Die erkannten Sicherungswerte werden an einen IPC weitergeleitet, und mit der Sollbestückung, die durch das Scannen des Barcodes vom Server gelesen wurde, verglichen.
Das gesamte System kann eine sehr große Fläche mit vielen Teilbildern hochauflösend und stückweise scannen.
nach oben


Branche: Lebensmittel / Getränkeindustrie
Stichwort(e): MHD, Datumskontrolle
Komponenten: Bildverarbeitung, Schaltschrank, Mechanik
Beschreibung:

Das Vorhandensein eines eingelaserten Datums auf Getränkeflaschen wird überwacht. Die Flaschen werden im Karussell direkt nach dem Lasern überprüft. Das System wird mittels einer Handkurbel auf die richtige Höhe eingestellt, somit wird nur noch zwischen hell- /dunkel Programm ausgewählt.
Das gesamte System erfüllt die Schutzklasse IP 65.
nach oben

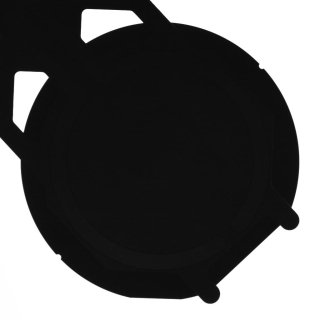

Branche: Halbleiter
Stichwort(e): Wafer Vorpositionierung
Komponenten: Bildverarbeitung, Beleuchtung
Beschreibung:

Die Position und Drehlage eines Wafers auf einen Endeffektor wird erkannt. Die Drehlage wird an den Notchen erkannt und über den Flat eindeutig zugeordnet. Die Koordinaten werden seriell kubisch ausgegeben.
Das System kann sich selbständig auf den Endeffektor kalibrieren.
nach oben

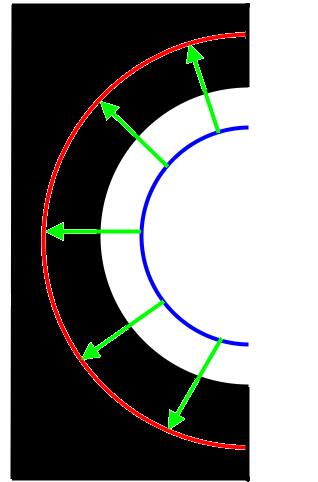

Branche: Halbleiter
Stichwort(e): Wafer Feinpositionierung
Komponenten: Bildverarbeitung, Beleuchtung
Beschreibung:

Ein Wafer wird auf eine Maske ausgerichtet, hierbei wird die Mitte eines Loches in der Maske auf die Mitte eines halbrunden Notches zentriert. Der halbrunde Notch kann durch die chemischen Prozesse stark beschädigt sein, so daß hier ein spezieller Algorhythmus entwickelt wurde, um bei jeder beliebigen Form eine Mitte zu bilden. Die Koordinaten werden dann seriell ausgegeben.
Es wird eine Genauigkeit von 1-2μm erreicht.
nach oben


Branche: Lebensmittel
Stichwort(e): MHD, Deckel
Komponenten: Bildverarbeitung, Beleuchtung
Beschreibung:

Das MHD auf einer Salzdose wird überprüft. Das aktuelle Datum angelernt, sowie die folgenden Dosen mit diesem Datum verglichen. Gleichzeitig wird mit einer 2.Kamera der korrekte Sitz des Deckels überprüft.
Das gesamte System erfüllt die Schutzklasse IP 65.
nach oben


Branche: Elektro
Stichwort(e): Kontakte vermessen
Komponenten: Bildverarbeitung, Beleuchtung
Beschreibung:

Mittels 4 Kameras werden in einem Rundtakttisch die Maße von Kontakten vermessen. Das System erfasst hierbei 2 Teile gleichzeitig. Die Bewertungen werden über digitale Signale an die SPS weitergegeben.
Das System erreicht eine Genauigkeit im 1/100 Bereich.
nach oben

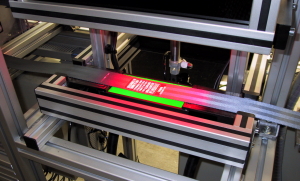

Branche: Bandweberei
Stichwort(e): Warnhinweis auf Sicherheitsgurt
Komponenten: Bildverarbeitung, Beleuchtung, Schaltschrank, Mechanik
Beschreibung:

Auf einem Autosicherheitsgurt wird die Position sowie die Unversehrtheit eines Warnetikettes überpüft. Das Band bewegt sich mit 2 m/s unter dem Kamersystem hindurch. Durch eine spezielle Beuchtungsanordnung können sogar schwarze Etiketten auf schwarzem Band sicher erkannt und vermessen werden.
Das System erfüllt die höchsten Ansprüche, die an die Fertigung von Autosicherheitsgurten gestellt werden.



nach oben
